图文表格介绍NT855发动机气缸体结构【图】

图文表格介绍NT855发动机气缸体结构【图】

时间：2017-09-06 10:17:07 来源：作者：重庆蜀阳商贸有限公司

NT855发动机是康明斯发动机，目前市场NT855发动机气缸分为G1/G2/G4等发动机气缸体，G1和G2气缸的构造相差不多，但是G4的结构和其它气缸体就有明显的差别，先来看【G1、G2】 **NT855发动机气缸体结构**。

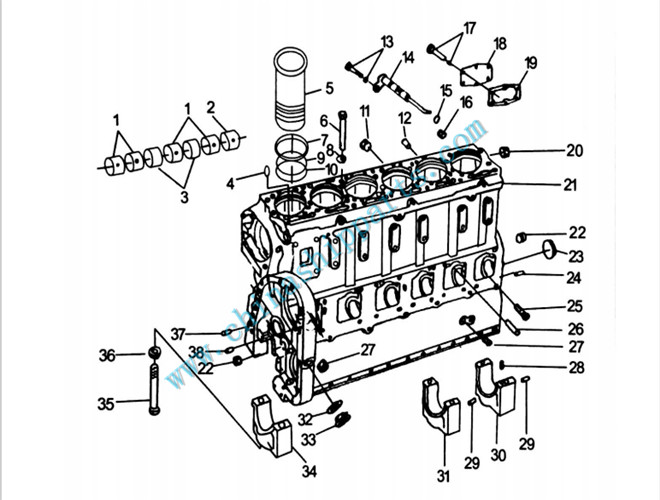

【G1、G2】气缸体共有38个部件组成，里面是由定位销、气缸套、衬套等等配件，下面查看下图和对应表格区分配件个结构。

气缸体G1/G4
级别	零件号	图上标号	零件名称	数量
02	3032187	无	气缸体总成	1
03	67211	28	后主轴承定位销	2
03	68585	26	定位销	6
03	208346	35	六角螺栓	14
03	3008047	34	主轴承盖	3
03	3008048	31	主轴承盖	3
03	3008049	30	主轴承盖	1
03	3011951	2	衬套	1
03	3028075	1	衬套	4
03	3028269	3	衬套	2
03	3031156	21	气缸体	1
03	3039305	36	垫圈	14
03	700891	19	盖板衬垫	1
03	215090	7	缝隙密封圈	6
03	3032874	10	O型密封圈	12
03	3055099	5	气缸套	6
02	MP5346	无	气缸体安装	1
03	66292	32	平垫圈	1
03	68445	4	带槽圆柱销	6
03	69901	无	管塞	7
03	202903	29	园型销	2
03	210884	无	锥形螺塞	1
03	3008466	16	管塞	1
03	3008468	27	管塞	5
03	S966E	20	锥形螺塞	1
02	3014404	无	活塞冷却喷嘴	6
03	3007442	15	O型密封圈	6
03	3013591	14	活塞冷却喷嘴	6
03	3033822	13	带垫圈螺栓	6
02	AR10070	无	总水管盖	1
02	3013904	17	带垫螺栓	6
02	3027340	无	气缸盖安装	1
03	69699	8	平垫圈	36
03	3013623	6	六角螺栓	36
02	60408	24、37	定位销	3
03	3011952	23	碗型塞	1
02	70653	38	定位销	1
03	313786	22	管塞	5
03	132079	18	总水管盖	1

查看了NT855发动机气缸体结构是不是有一定的了解了，如果是【G1、G2】气缸体如果有零件损坏，可以按照上面的零件号购买原厂配件，液氧也可以避免零件购买错误，要进行零件更换还是要注意安装方法和注意事项可以查看《发动机的配件更换知识》
