TO-225BA，TG-225B，TO-400BA，TG-400B塑壳式断路器

TO-225BA，TG-225B，TO-400BA，TG-400B塑壳式断路器

DZ949（TO、TG）系列塑壳断路器适用于船舶及陆地，交流50Hz/Hz，额定绝缘电压660V，额定工作电压交流380（440V）及以下，直流250V及以下的电路中作不频繁的接通和分断之用。断路器具有过载短路及欠电压保护装置，能保护电源设备和线路不受损坏。

正常工作条件
1 海拔高度2000米及以下；
2 周围介质温度不高于＋45℃；
3 能耐受海上潮湿空气的影响；
4 能耐受盐雾的影响；
5 能耐受油雾的影响；
6 能耐受霉菌的影响；
7 最大倾斜度为22.5°；
8 断路器在受到船舶的正常振动时能可靠地工作；
9 安装在无爆炸危险的介质中，且介中无足以腐蚀多属和破坏绝
　缘的气体与导电尘埃的地方；
10 安装在没有雨雪侵袭的地方。

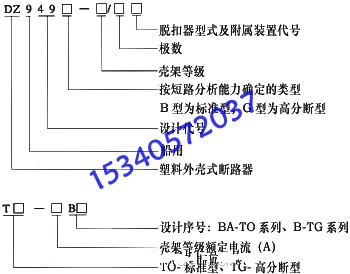

DZ949（TO、TG）系列塑壳断路器型号及含义

分类
1 按接线方式为板前接线、板后接线、插入式接线；
2 按过电流脱扣器型式分为热动－电磁型、电磁型；
3 按附属装置分为带附属装置和不带附属装置；
4 附属装置分内部附属装置和外部附属装置。内部附属装置有辅
　　助开关，报警开关、分励脱扣器、欠压脱扣器四种；外部附属装
　　置有电动操伯机构、外部手动操作机构、机械联锁、手柄闭锁、
　　插入式用抽出装置五类。

主要技术参数:

型号		30G（TG30）	100B/100G （TO 100BA/TG100B）	225B/225G （TO 225BA/TG225B）	400B/400G （TO 400BA/TG400B）	600B600G （TO 400BA/TG-400B）
额定电压V		110、220、380、440 AC660、DC250	110、220、380、440 AC660、DC250	110、220、380、440 AC660、DC250	110、220、380、440 AC660、DC250	110、220、380、440 AC660、DC250
频率Hz		50、60	50、60	50、60	50、60	50、60
壳架等到级定电流A		30	100	225	400	600
断路器额定电流A		15、20、30	15、20、30	125、150、175	250、300	450、500
-		-	50、60、75、100	200、225	350、400	600
分断能力	分断电流KA	30、35	18/35、22/40	20/35、25/42	30/35、25/42	30/42、40/50
-	试验电压V	1.1×440、1.1×380	1.1×440、1.1×380	1.1×440、1.1×380	1.05×440、1.05×380	1.05×440、1.05×380
	功率因数COSφ	0.15-0.20	0.25-0.30、0.15-0.20	0.25-0.30、0.15-0.20	0.15-0.20	0.15-0.20
	飞弧距离mm	80	80	80/120	100/120	120/140
操作循环次数通电		1500	1000	1000	1000	1000
400V 不通电		8500	9500	7000	4000	4000
COSφ=0.8±0.1 总计		1000	1000	8000	5000	5000
操作频率（次/h）		120	120	120	60	60
过载性能	电压V	1.05×440	1.1×440、1.05×440	1.05×440	1.05×440	1.05×440
-	电流A	6×30	6×100	6×225	6×400	6×600
	COSφ	0.5±0.05	0.5±0.05	0.5±0.05	0.5±0.05	0.5±0.05
	试验人力分断	9	9	9	9	9
	次数自动分断	3	3	3	3	3
	总计	12	12	12	12	12

注：分断能力度验电压为1.1×440V或1.05×440V时，电源频率为60Hz。

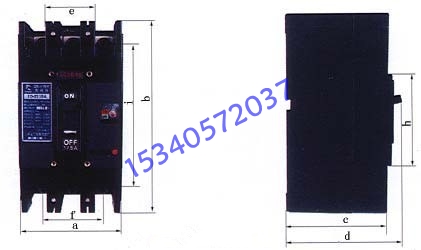

外形及安装尺寸:

型号	外形尺寸				安装尺寸
型号	a	b	c	d	e	f	g	h	安装螺钉
30G	90	150	85	103	30	60	130	120	M4
100B、100G（TO-100BA、TG-100B）	90	150	85	103	30	60	130	120	M4
225B（TO-225）	105	200	103	121	35	70	155	92	M6
225G、400B、400G（TG-225、TO-400BA、TG-400B	140	260	103	130	45	90	214	112	M6
600B、600G（TO-600B）	210	263	103	139	70	140	243	112
